C1056/C1100 SDR Platform

M³FORCE SDR Plarform可以做些什麼?

5G 研發應用與系統整合驗證

應用於 5G NR sub-6GHz 以下或 WiFi 的通訊系統開發驗證的 SDR 硬體平台。 以 MATLAB 與 C++ 進行開發整合,針對無線通訊系統、演算法開發及通道特性量測,提供大量通訊的程式碼範例,可輕鬆地從此平台發送/接收原始 I/O 數據,使平台成為任意波型產生器、頻譜分析儀、網路分析儀、訊號分析儀、雙鏈路即時 5G sub-6GHz 無線電傳輸、LTE、WiFi 任何無線系統等。 除平台的強大硬體功能外,亦可進一步加購 mmWave RF 模組 ,將系統升級為毫米波通訊系統。

收發功能、射頻設定並提供 Communication Examples

TX、RX、RF Setting
OFDM TRX: (Test EVM)
SISO: QPSK, 16 QAM, 64 QAM, 256 QAM, 1024 QAM

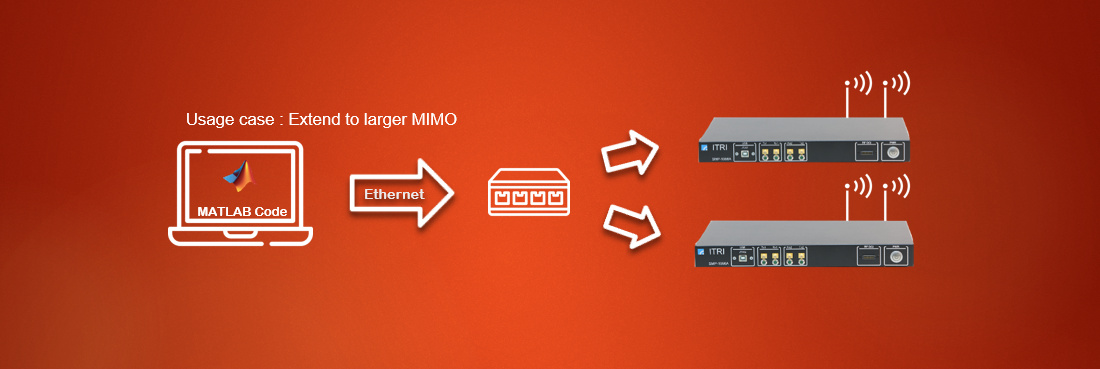

MIMO: 2x2, 4x4
OFDM with coding: (Test PER/BER)
Packet with random data Transmit/Receive
Picture Transmit/Receive

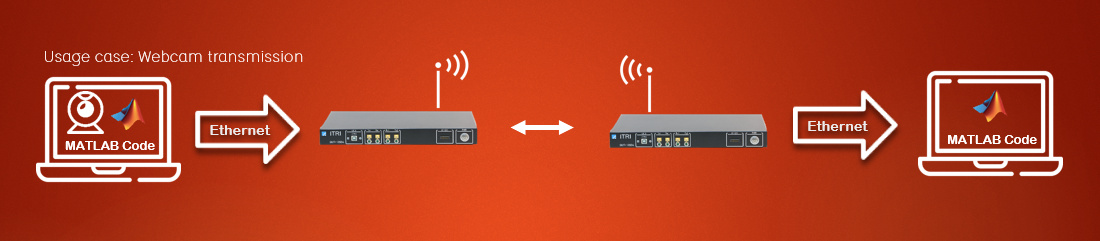

Webcam Transmit/Receive

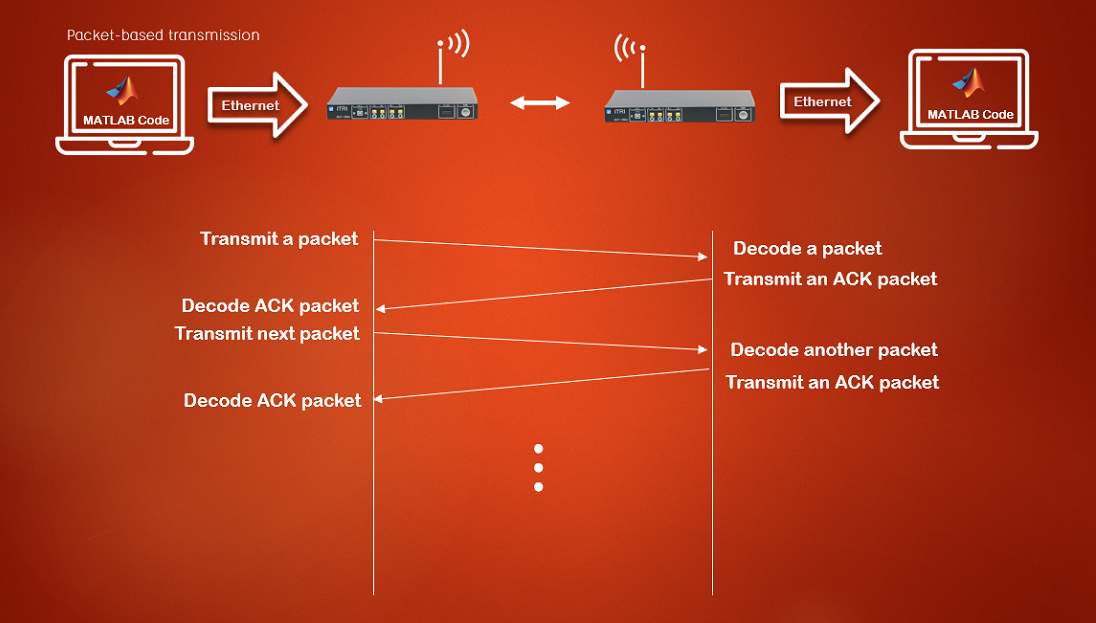

Packet-based Transmission

Dual link transmission


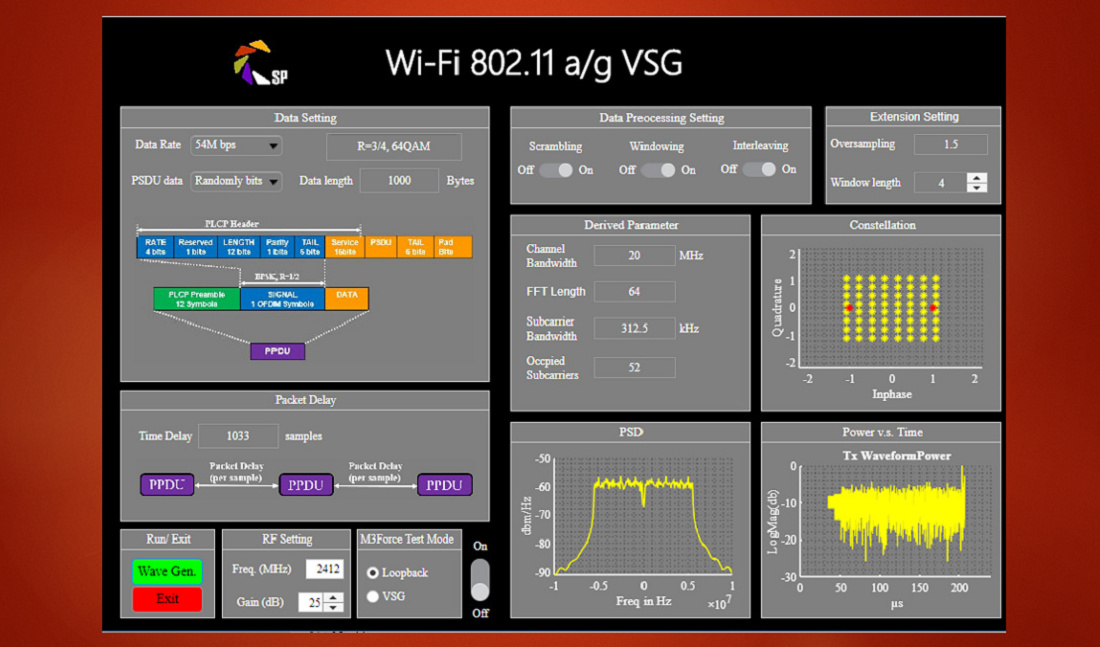

多樣化的量測儀器功能

M3Force SDR平台提供多種基本量測功能,並可發展為Spectrum、ACLR、VNA、WiFi、LTE等進階使用 ,達到多數開發者的需求。

多樣化的量測儀器功能

M3Force SDR平台提供多種基本量測功能,並可發展為Spectrum、ACLR、VNA、WiFi、LTE等進階使用 ,達到多數開發者的需求。

AWG

TX only: Arbitrary waveform generator (AWG)
Transmit any waveform from matlab
Setting parameters: repeat number

Scope

RX only: Scope
Log RF to basedband waveform
Setting parameters: log length

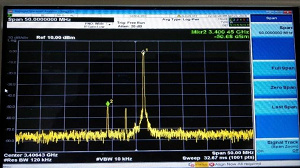

Spectrum Analyzer

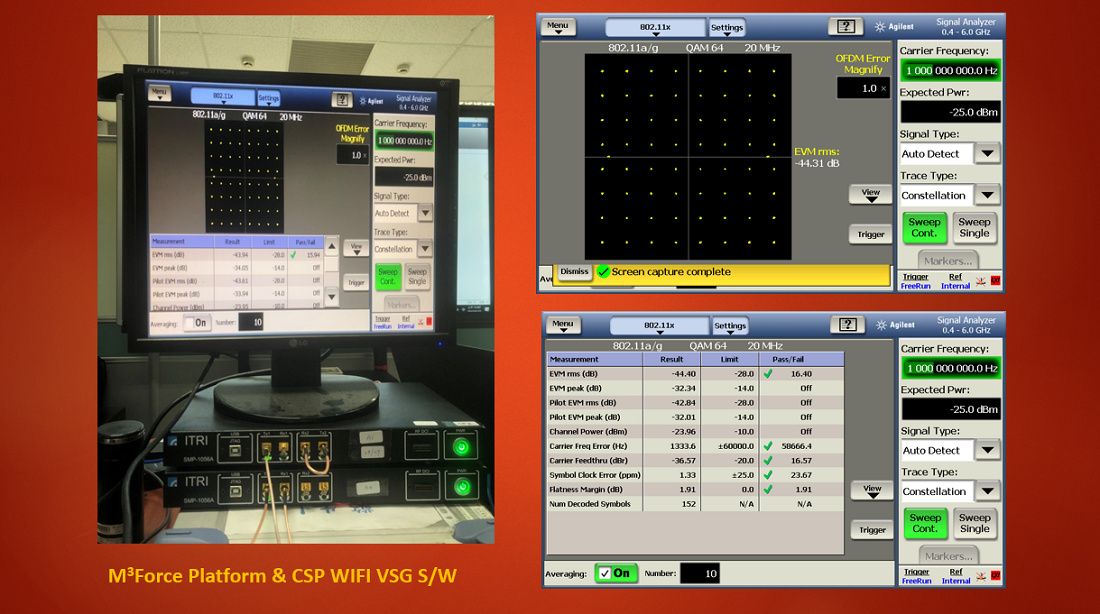

EVM Measurement

Forward VNA

SAW Filter Measurement

Center: 1.900GHz
Low: 1.825GHz
High: 1.975GHz
Span: 150MHz

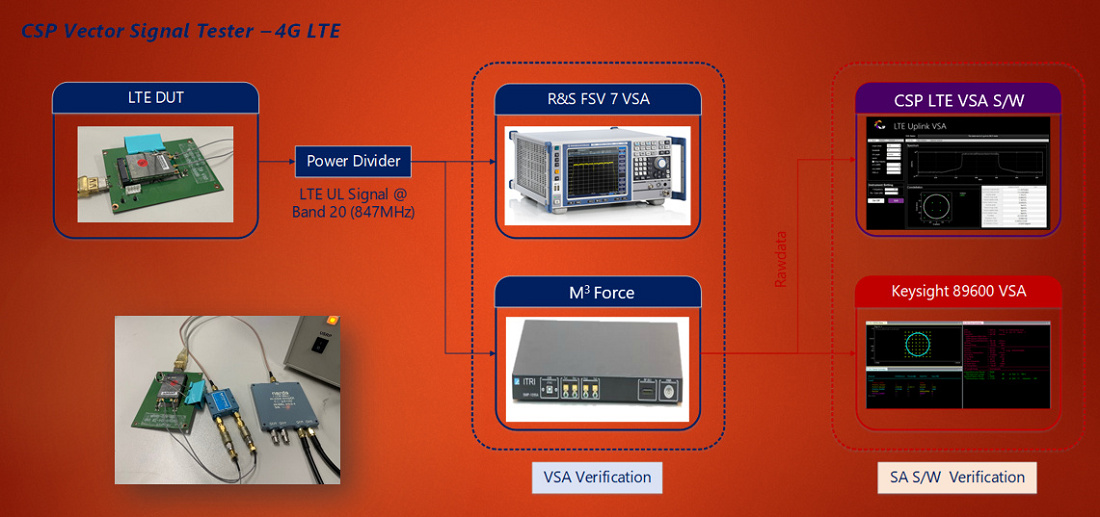

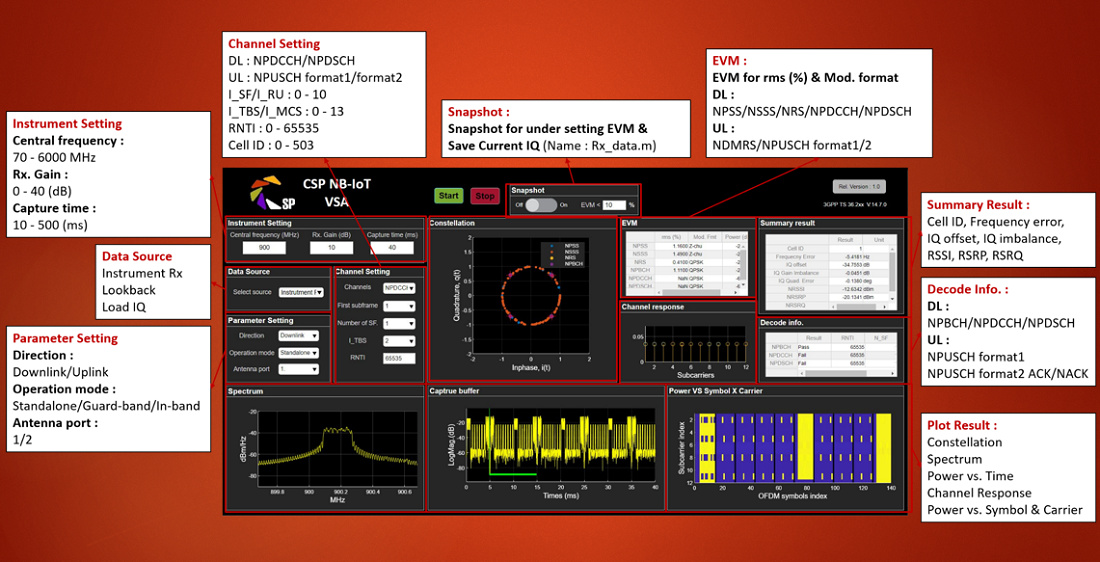

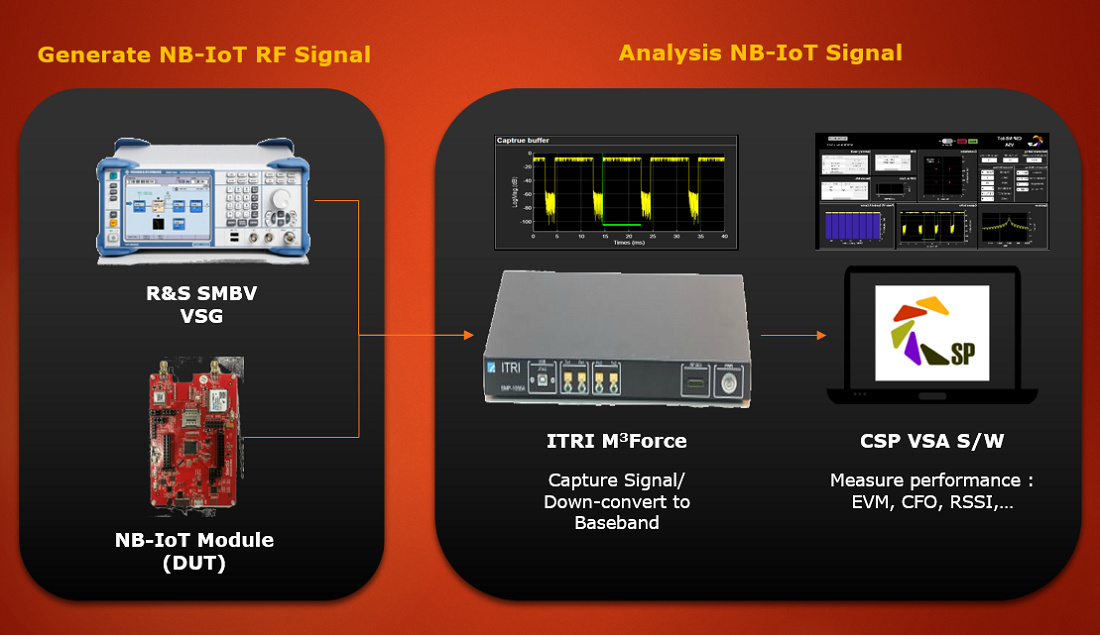

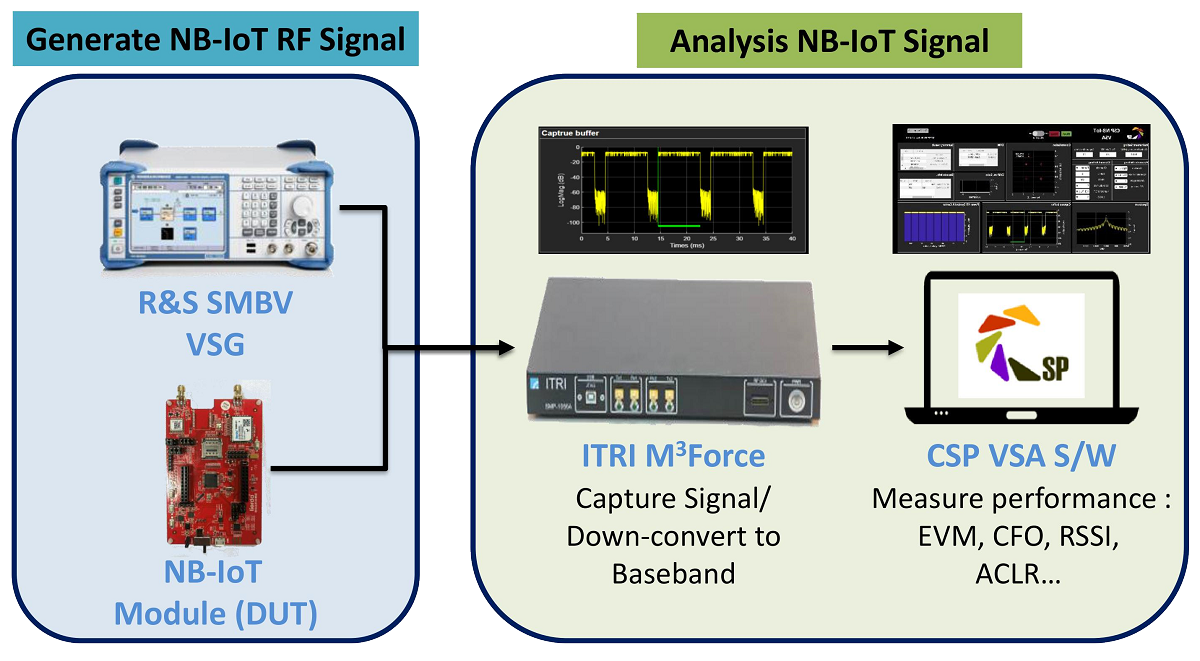

LTE VSA/VSG

LTE S/W Specification

A.LTE FDD DL VSGS/W option spec.:

  • Standard : 3GPP TS 36.211/212/213/521-1 TM1
  • Channel bandwidth : 1.4 、3、5、10、15、20 MHz
  • Duplexing : FDD
  • Link Direction : OFDMA
  • Subcarrier spacing : 15kHz.
  • DL Physical signal/channel: PSS、SSS、RS、PBCH、PHICH、PCFICH、PDCCH、PDSCH.
  • Modulation : QPSK、16 QAM、64QAM.
  • Coding scheme : Convolution/Turbo code.
  • TX Data source: PN seq., patterned bits, user-specified data list or csv file etc.

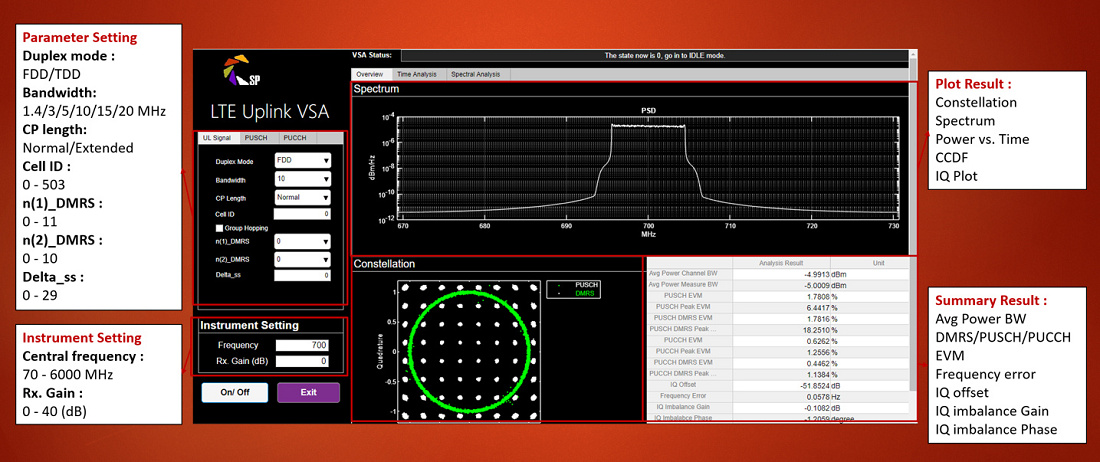

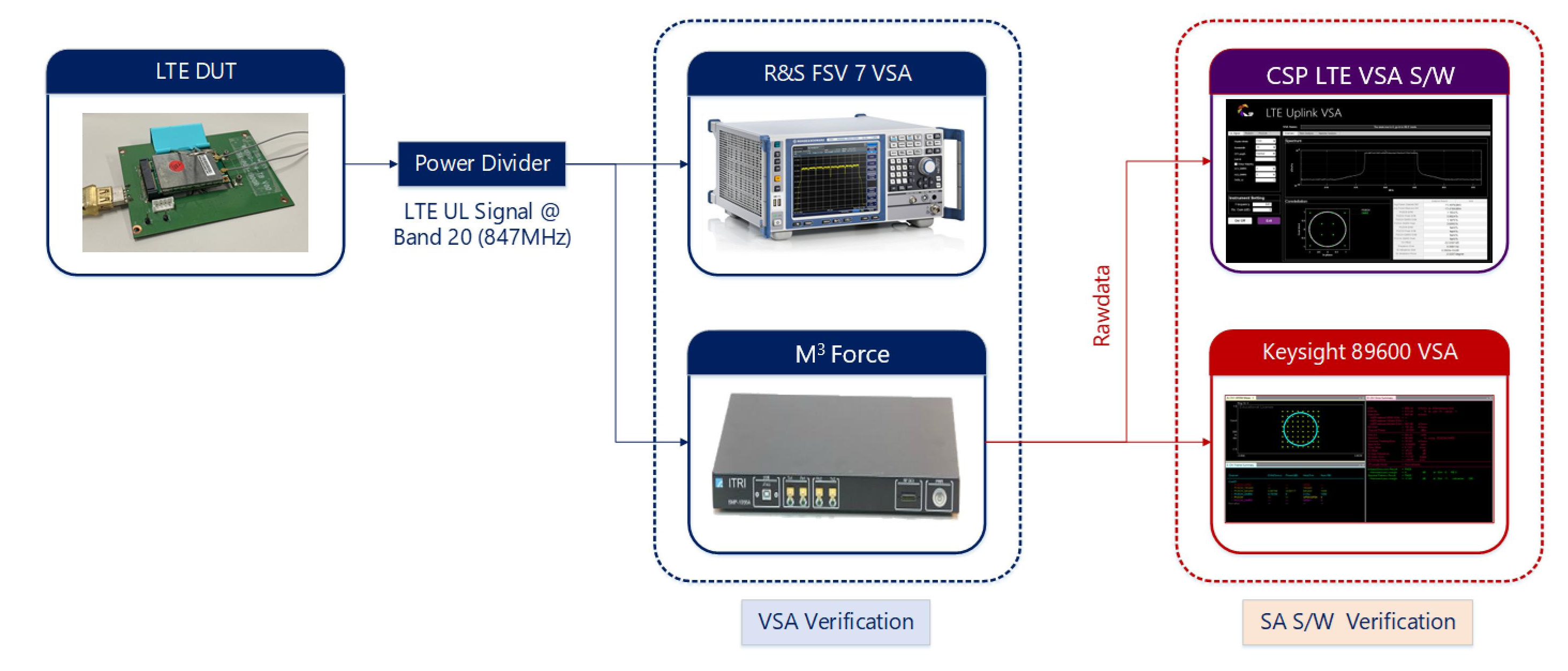

B. LTE FDD UL VSA S/W option spec.:

  • Standard : 3GPP TS 36.211/212/213/521-1 TM1
  • Channel bandwidth : 1.4 、3、5、10、15、20 MHz.
  • Duplexing : FDD.
  • Link Direction : SC-FDMA.
  • Subcarrier spacing : 15kHz.
  • UL Physical signal/channel : DMRS、 PUCCH、PUSCH
  • Modulation : QPSK、16 QAM、64QAM.

即時傳送/接收

RF recorder: Continue log RF I/Q raw data to hard disk
Sampling rate: 15.36MHz, SISO with 1G eth
Open air interface (OAI): 5MHz and 10 MHz, 4G LTE

即時傳送/接收

RF recorder: Continue log RF I/Q raw data to hard disk
Sampling rate: 15.36MHz, SISO with 1G eth
Open air interface (OAI): 5MHz and 10 MHz, 4G LTE


FPGA TRX Develop IP

產品組合含 FPGA 框架,提供開發者自行開發基於
I/Q raw data 的 TRX IP,亦可另行加價購買已撰寫完成之
TX/RX IP,提供開發者最大時間彈性,爭取開發效益

FPGA TRX Develop IP

產品組合含 FPGA 框架,提供開發者自行開發基於
I/Q raw data 的 TRX IP,亦可另行加價購買已撰寫完成之
TX/RX IP,提供開發者最大時間彈性,爭取開發效益

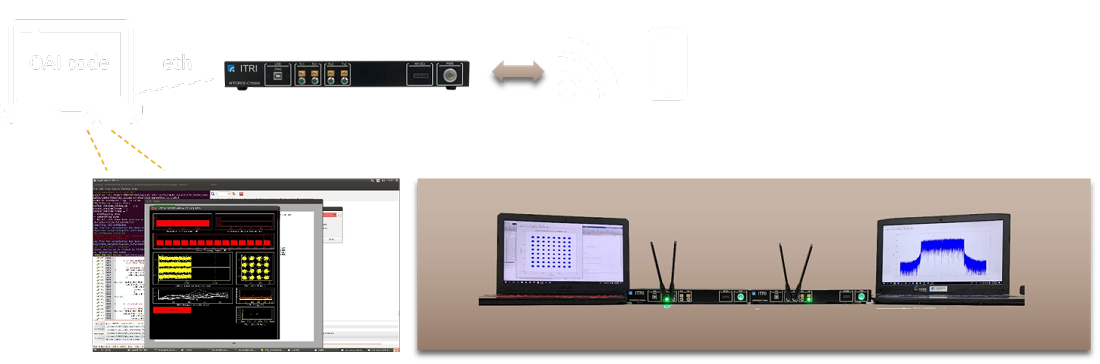

支援OpenAirInterface

OAI是一個開源軟體,可架設在Intel i7-based PC整合M3Force平台上,模擬成4G行動網路(eNB & EPC) ,市售4G商用手機或OAI UE可藉由LTE空中介面連接OAI行動網路觀賞如YouTube的影音內容。

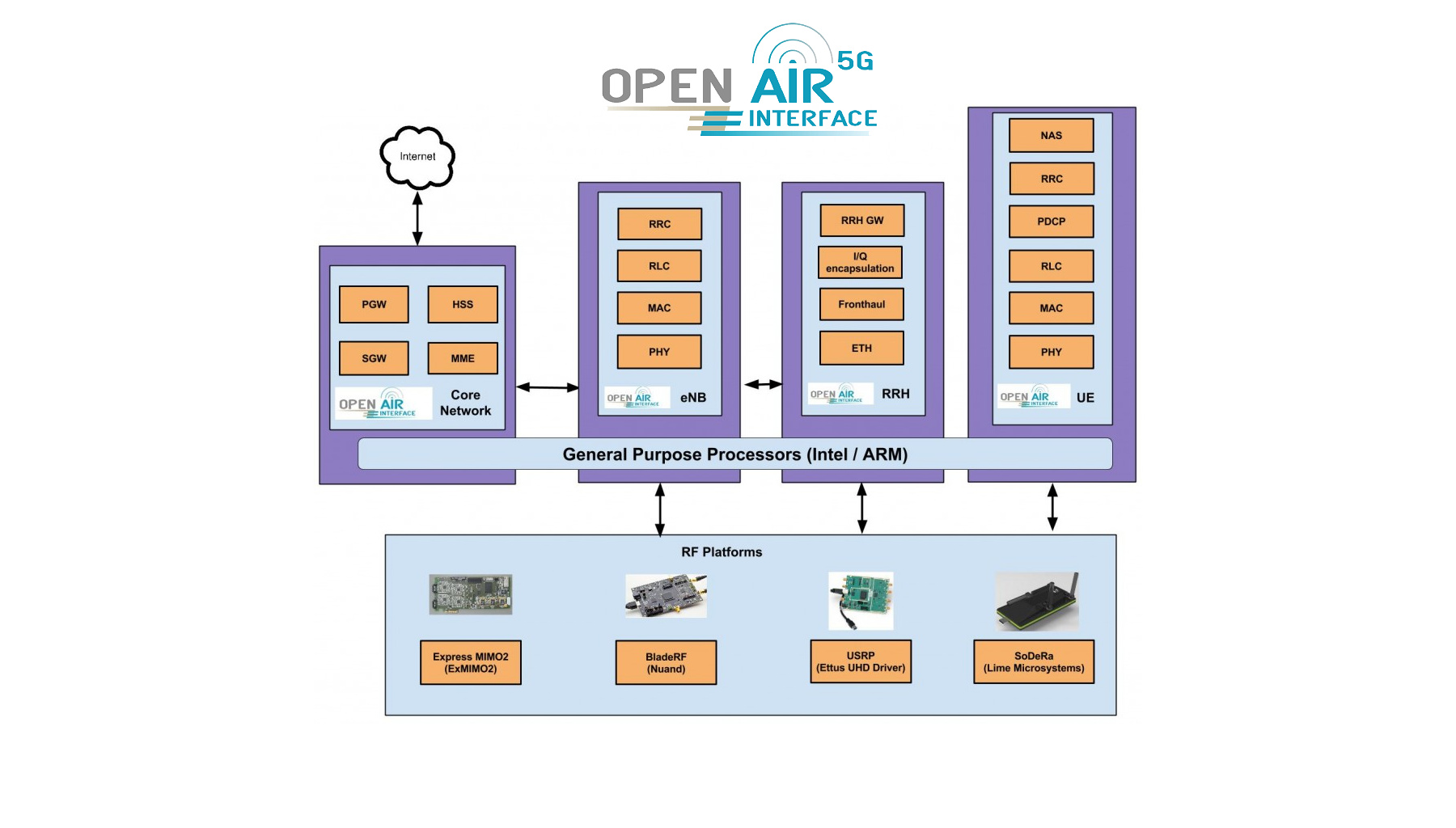

OpenAirInterface (OAI) System Architecture

產品規格 │ 方塊圖

規格表

Series

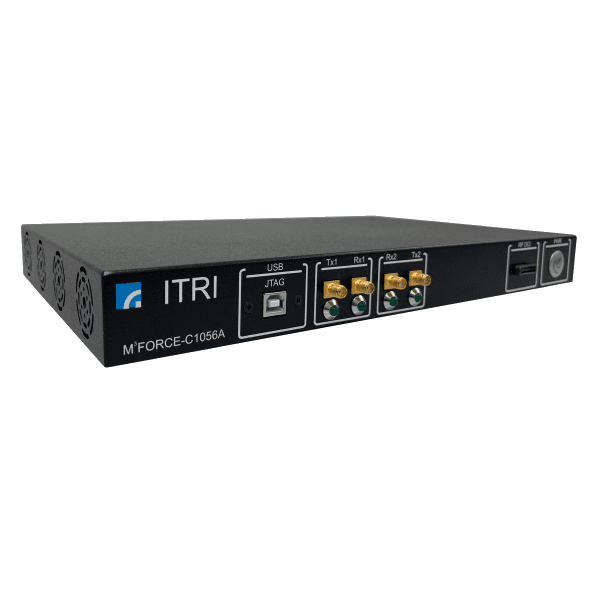

C1056BS

C1056B

C1100BS

C1100B

Transmission Structure (Anttena Ports)

2 x 2 MIMO

4 x 4 MIMO

2 x 2 MIMO

4 x 4 MIMO

Max. Bandwidth

56 MHz

112 MHz

100 MHz

200 MHz

Frequency Band

70 MHz ~ 6 GHz

300 MHz ~ 6 GHz

Tx EVM

-30 dB

Tx Monitor (Dynamic Range w/ 1 dB Accuracy)

66 dB

Initial Frequency Tolarance (@+25˚c)

± 0.3 ppm

Frequency Stability (over -40˚c ~ -85˚c)

± 0.28 ppm

Frequency Step Resolution by DAC

10 ppb/step
