Nexys Video: Xilinx Artix-7 FPGA 訓練板 l 多媒體影音應用

產品簡介

DIGILENT Nexys Video 是一個完整的即用型數位電路開發平台,採用 Xilinx 最新的 Artix-7 系列 FPGA ( Xilinx XC7A200T-1SBG484C),並內建大容量外部儲存器、高速數位視訊介面與24位元音訊編碼與解碼器,十分適合用於音訊和視訊等多媒體處理應用。

作為Nexys系列產品的家族成員,Nexys Video產品設計搭載豐富的工業應用中所常見的通訊與外部擴充介面,為產品一大亮點。多種外接設備如乙太網路、USB-UART、高速 USB 等,使Nexys Video 能外接到更大的系統。即用型的硬體平台,使用者不需要附加任何 I/O,便可直接在板卡上進行作業。

Nexys Video 也提供 1 個 FMC 與 4 個 Pmod 介面,可隨時外接所需的應用模組,隨意增添平台所需的功能。



硬體介面說明

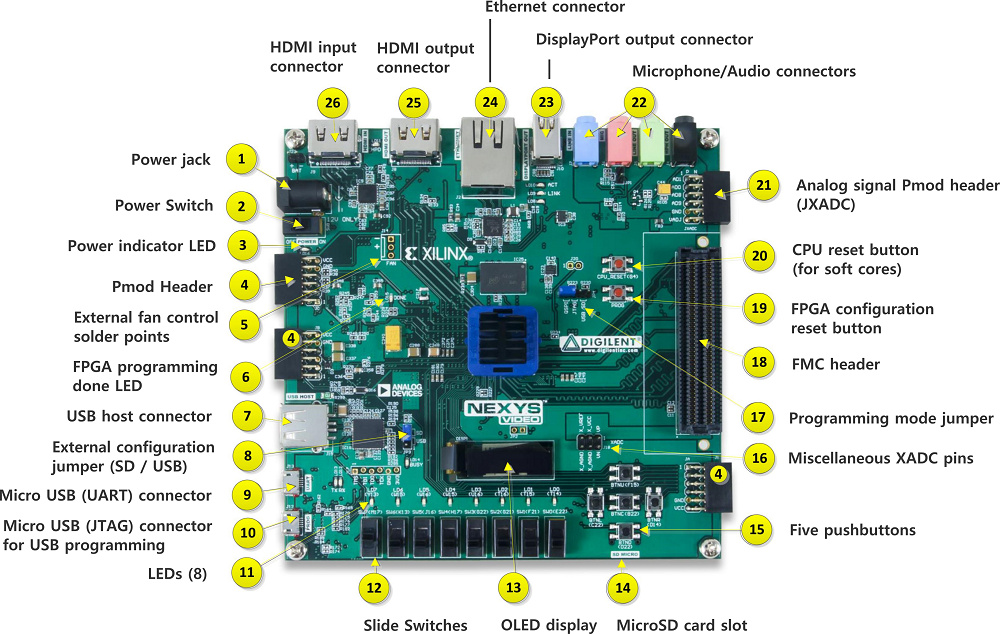

Nexys Video 的硬體介面如下圖所示:

Nexys Video 1





規格與功能

  • 主要規格
    • Device/IC:Xilinx Artix-7 FPGA
    • FPGA Part # :XC7A200T-1SBG484C
    • Logic Slices 33,650 (4 個 6 輸入 LUT 與 8 個觸發器)
    • Block RAM :13Mbits
    • Clock Tiles: 10 (每個均有 PLL)
    • DSP Slices: 740
    • 內部時脈 :450MHz+
    • 收發器: 3.75Gbps GTP
    • DDR3: 512MB 800MHz
    • Quad-SPI Flash: 32MB
    • Ethernet :10/100/1000 PHY (包含唯一的MAC地址)
  • 連接介面與I/O
    • SD :microSD插槽,用於非易失性儲存
    • 3 Pmod 連接埠
    • HDMI :sink & source
    • 音訊:240位元編解碼器,含 4 個 3.5mm 插孔
    • 顯示:128×32 單色 OLED
    • 開關:8 個
    • 按鈕:5 個
    • LED:8 個
  • 供電
    • Power:12V
    • Logic Level:3.3V
  • 尺寸:
    • 長13.5*寬13.5 (公分)



Xilinx 大學計畫合作夥伴

DIGILENTXilinx 大學計畫(Xilinx University Program, XUP)的積極合作夥伴。以 Xilinx FPGA 與 Zynq SoC 技術為基礎,開發多種 IC Design 教學使用的板卡週邊硬體,支援 Vivado 進行數位設計,並以相對親民的售價,使研究者可用較低的成本取得進行教學研究。

台灣購買 l 和澄科技為 DIGILENT 美國原廠於台灣之授權代理商,銷售所有 DIGILENT 產品,並提供線上購買與技術支援服務。
支援Vivado l  DIGILENT 的 FPGA 板支援 Vivado 的 HL WebPack 版本 (下載) ,非HL Design 版本WebPack 版本為免費服務,不需授權文件,並可安裝於多台電腦上。




參考資源




精選Pmod組合

240 115 2


更多產品訊息

011 yes 128   更多產品資訊:產品規格表 / 原理圖 / 中文型錄
20171115 04   產品編號:410-316
ShopeeDB 100.118 PNG   線上購買:Nexys Video:Artix-7 FPGA多媒體影音視訊智慧互聯系統評估板可線上刷卡/享運費補助!
