本頁面說明了 DIGILENT USB104 A7 FPGA 開發板上如何與 Zmod DAC 1410 銜接使用。原理的簡化流程圖如下所示：

控制台應用程序用於與 USB104 A7 通信。典型的應用是使用指定的觸發器為 Zmod ADC 並將波形儲存到文件中。

通道1上的操作過程如下：

1. 運行應用程序和程序設備。

2.使用應用程序將觸發級別命令發送到設備。“ 1.0級”

• 觸發級操作碼（4）或與通道1（1«16）一起通過 DPTI 發送。

3. 將 arm 命令以及要保存的文件名稱發送到設備。“arm waveform.csv”

• Arm opcode（1）或通道1（1«16）或通過DPTI發送。
• 應用程序向 DPTI 設備請求默認長度為 0x3FFF 的緩衝區。它會一直等到收到數據後再繼續。

4. 觸發發生時，從 ZmodADC 擷取數據，並透過 DMA 發送到通道緩衝區。

5. 然後，通道緩衝區通過 DPTI 發送到 PC 應用程序，並保存到指定的 CSV 文件。

設計中實例化的 IP 及其功能如下所述：

• Zmod ADC 1410 低電平控制器：初始化 Zmod ADC 1410，並根據 AD9648 ADC 的要求格式化輸入數據 。
• AXI_ZmodADC：1個 AXI 介面，用於從軟體環境與 ZmodADC 低層控制器通信。透過 DMA 將數據發送到 ZmodADC。
• AXI_DPTI：初始化 DPTI 介面。透過 DMA 從 DPTI 介面發送和接收數據。
• AXI_IIC：與 Zmod ADC 硬體進行通信的 I²C 介面。
• AXI_UARTLITE：1 個 UART 介面，用於將除錯訊息發送到電腦 COM 介面。

使用硬體

• USB104 A7 (包括USB A 傳輸線與 5V 電源) (注意：SW1 DDR電壓設置為1.5V)
• Zmod ADC 1410
• Analog Discovery 2 (包括 Micro USB連接線)
• SMA to Alligator Clip 固定線

使用軟體

• 安裝 Vivado 2019.1 與 Digilent 電路板支援文件
• WaveForms
• Digilent Adept(2.20以後版本)

• Tera Term

操作檔案下載

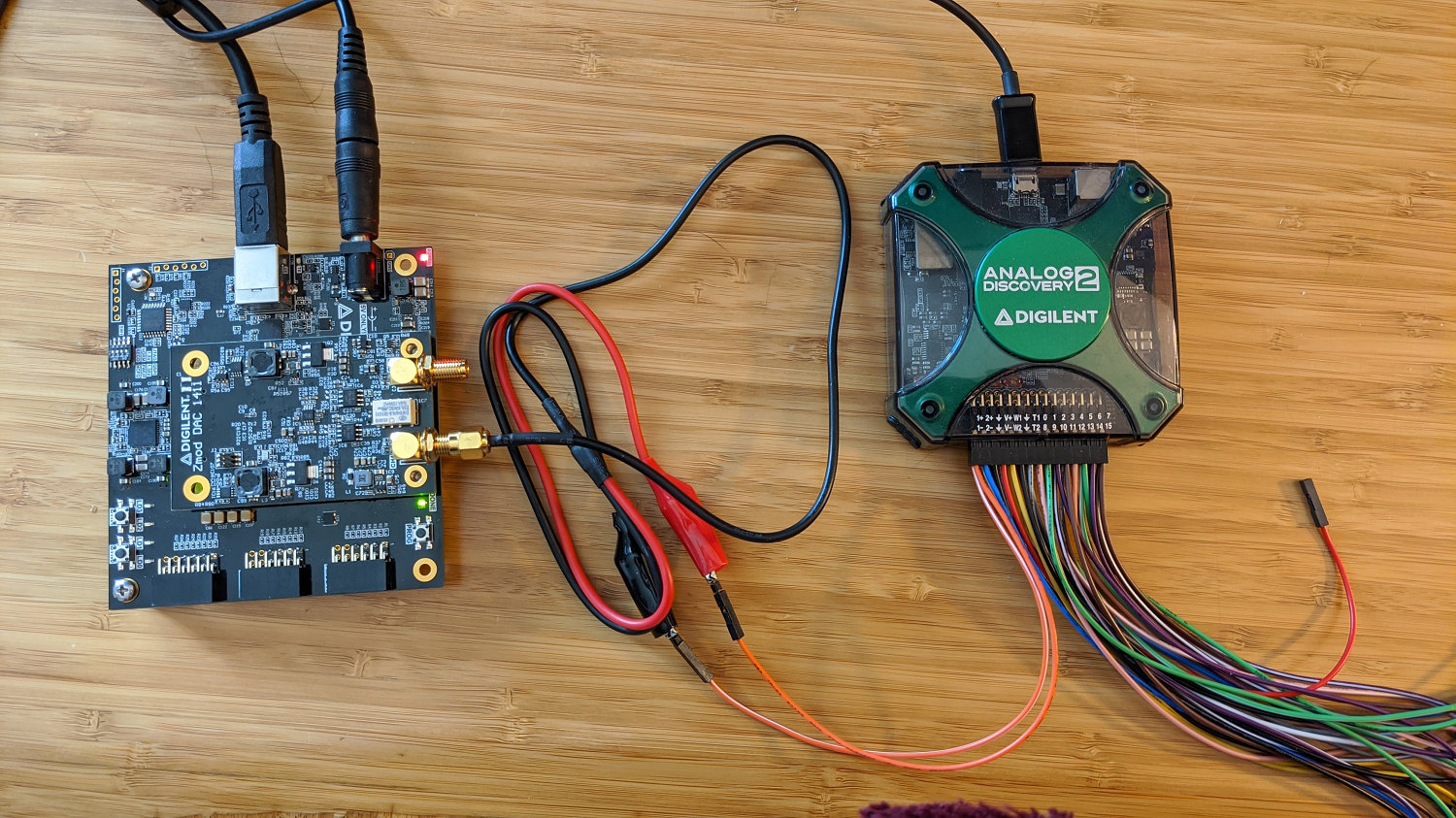

Demo Setup

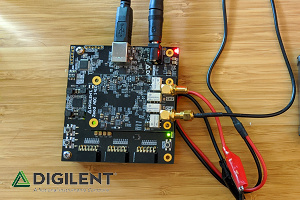

硬體設定

1. 使用 MicroUSB 線將 Analog Discovery 2連接到主機。
2. 將 ZmodADC 連接到 USB104A7 Syzygy 介面。
3. 將 5V 電源連接到 USB104 A7。使用 USB A 線將USB104 A7 插入電腦。
4. 將 SMA 至 SMA to Alligator Clip 固定線擰入 Zmod ADC 1410 的通道 1。
5. 如下將 Analog Discovery 2 連接到SMA to Alligator Clip 固定線：

• W1 到通道 1 紅色剪輯
• GND 至通道 1 黑色夾子

軟體設定

編程FPGA

1.從 git repo 版本中下載 版本。其中包括 DPTI 控制台應用程序、Vivado、Xilinx SDK 文件及 Vivado 的 prebuilt output products。
注意：預編譯的bit + elf位文件已包含在release / FPGA文件夾中。可以使用 Vivado 硬體管理器或 Digilent Adept 將其編程到 FPGA。可以跳過步驟2至8。

2.啟動 Xilinx SDK。選擇 / FPGA / sdk_workspace文件夾作為工作空間。

3.點擊 文件>從文件系統打開項目。點擊目錄，然後選擇<發布目錄> / FPGA / sdk_workspace。

4.選擇 USB104A7_ZmodADC_Demo， USB104A7_ZmodADC_Demo_bsp和 design_1_wrapper_hw_platform_0。點擊完成後，Xilinx SDK 將導入這些項目並自動建立。

5.點擊 Xilinx> 編程 FPGA 來對 FPGA 進行編程。點擊程序。

6.要接收除錯消息。打開 Tera Term並連接到與 USB104 A7 關聯的 COM 介面。將波特率設置為115200。

7.使用 elf 文件對 Microblaze 處理器進行編程。在項目瀏覽器視圖中，選擇 USB104A7_ZmodADC_Demo 項目。點擊運行>運行（Ctrl + F11）。

8.點擊“ Launch on Hardware (System Debugger)” ，然後點擊“ OK”。

產生波形
1.打開 Digilent 波形，然後選擇 Wavegen。
2.選擇要生成的波形類型，然後點擊 Run。

操作示範

1.運行 <發布目錄> /DPTI_App/DPTITransferWaveform/USB104A7_ZmodADCDemoApp.exe（在Linux上為USB104A7_ZmodADCDemoApp.o）。該應用程序將啟動並連接到 USB104 A7 的 DPTI 介面。

2.輸入“ level 0.5”將觸發電平設置為 0.5V。Tera Term視窗會顯示除錯訊息，如下圖所示。

3.鍵入“ arm curve.csv”以啟動 Zmod ADC 1410。等待觸發發生。

4.發生觸發時，設備會將數據發送到電腦端，並將其保存到 wave.csv 文件。

Previous Next

本頁面說明了 DIGILENT USB104 A7 FPGA 開發板上如何與 Zmod DAC 1411 銜接使用。原理的簡化流程圖如下所示：

• 安裝 Vivado 2019.1版本 與 DIGILENT 電路板支援文件
  註：安裝方法可參考《Vivado、Xilinx SDK和Digilent Board安裝指南》

•  DIGIELNT WaveForms 軟體
•  DIGILENT Adept Runtime 2.20 或更高版本
• Tera Term (用於從FPGA讀取除錯訊息--有關Tera Term安裝和使用，請參考此頁面)。

操作檔案下載

Demo Setup

硬體設定

1. 使用 MicroUSB 線將 Analog Discovery 2 連接到主機。
2. 將 ZmodDAC 連接到 USB104 A7 Syzygy介面。
3. 將 5V 電源連接到 USB104 A7。使用 USB A 電纜將 USB104 A7 插入電腦。
4. 將 SMA 至鱷魚夾電纜擰入 Zmod DAC 的通道1。
5. 將 AD2 連接到鱷魚夾:

• 1+ 連至 Channel 1 紅
• 1- 連至  Channel 1 黑

軟體設定

 FPGA編程

1. 從 git repo 版本下載該版本, 包括 DPTI 控制台應用程序、Vivado、 Xilinx SDK文件、Vivado欲建構文件
2. 啟動 Xilinx SDK。選擇/ FPGA / sdk_workspace文件夾作為工作空間。
3. 點擊文件>從文件系統打開項目。點擊目錄，然後選擇/ FPGA / sdk_workspace。
4. 選擇 USB104A7_ZmodDAC_Demo，USB104A7_ZmodDAC_Demo_bsp和design_1_wrapper_hw_platform_0。點擊完成。Xilinx SDK將導入這些項目並自動建立檔案。
5. 點擊 Xilinx > Progrmaming FPGA 對 FPGA 進行編程。點擊程序。
6. 要接收除錯消息，請打開 Tera Term 並連接到與 USB104A7 關聯的 COM 介面。將波特率設置為115200。
7. 使用 elf 文件對 Microblaze 處理器進行編程。在項目瀏覽器中，選擇 USB104 A7_ZmodDAC_Demo 項目。點擊運行>運行（Ctrl + F11）。
8. 點擊“在硬體上啟動（系統除錯）”，並點擊“確定”。

產生波形

DPTI Console應用程序接受 Digilent Waveforms 應用程序生成的 csv 文件。這些文件將樣本列為介於 -1 和 1 之間的權重值，並用換行符分隔。本指南介紹了建立自定義波形 csv 的步驟。

1.打開 Digilent 波形，然後選擇 Wavegen。
2.單擊“類型”下拉菜單旁邊的齒輪，然後選擇“新建”。

3. 使用提供的工具生成波形。完成後，點擊“  導出”，然後點擊“  保存”。為了易於使用，請將此 csv 保存到 <release> / DPTI_App / DPTITransferWaveform 文件夾。

操作示範

1. 運行<發布目錄> /DPTI_App/DPTITransferWaveform/USB104A7_ZmodDACDemoApp.exe。該應用程序將啟動並連接到 USB104 A7 的 DPTI 介面。如果程序關閉，則可能存在連接問題。

2. key 入 “write <path to waveform.csv>”。 Tera Term窗口應顯示除錯訊息，如下圖所示。

3. key入 “Start” 以啟動 Zmod DAC 上的輸出。
4. 在 Waveforms 應用程序中，點擊 Welcome> Scope。
5. 點擊 運行 輸入。禁用通道2，因為它未連接。您可能需要放大並調整觸發器以清楚地看到 Zmod DAC 輸出。
