MIPSfpga 2.0：CPU架構教學的全面性革新教材

以 DIGILENT Nexys A7 學習最接近商用架構的 CPU 設計

什麼是MIPSfpga 2.0

MIPSfpga 2.0 是 MIPS 為了教學開發使用之cache和記憶體管理單元的MIPS32 microAptiv微處理器，包含能模擬和下載至FPGA的 Verilog 原始碼。因為MIPSfpga是使用軟體（Verilog）描述而不是在電腦晶片上製造出來的，所以也稱為軟核心處理器。

MIPSfpga 2.0 是一個真正對外清楚公開作為學術用途且可免費獲取的“商業” RTL 架構 ，整合系統架構和計算機組織教學上的需求，也可用於相關課程主題的教學應用，包括計算機體系結構，SoC 設計、軟硬體協同設計等。透過課程，學生可深入了解商業處理器核心內部的運作，可修改核心本身並探索和修改系統、進入核心並自行查找，並可測試不同的策略，真正實踐 SoC 設計。於2015年首度推出後，迄今已獲得超過全球600多所大專院校所採用。

MIPSfpga處理器的核心部分是執行單元（Execution Unit）。它根據指令來執行各種操作，比如說加法操作或減法操作。乘除法單元（MDU，multiply/divide unit）是一個擴充的單元，用來執行乘法操作或除法操作。指令解碼器（Instruction Decoder）從指令緩存中獲取指令然後產生控制訊號讓執行單元執行相應的操作。系統輔助處理器（System Co-Processor）單元主要是提供系統介面訊號，比如說系統時鐘和重定。GPR單元中存的是可以做為指令運算元使用的通用寄存器。

"MIPSfpga 2.0完美地補充了我教授的課程中解釋的大多數概念：整合式系統架構和計算機組織。 我真正喜歡的是工業級軟核心（microAptiv）的可用性，它彌補了現有課程與真正的MIPS核心之間的差距。 這真的有助於大專和碩士課程的學生接近與他們在職業生涯中所面臨的項目。“


西班牙馬德里康普頓斯大學副教授 Daniel Angel Chaver Martinez

" 在德國波鴻魯爾大學，我們使用 MIPSfpga 來幫助學生在 FPGA 上實現 SoC 並連接到處理器。 從作為教師的角度和從學生的角度來看，MIPSfpga 課程支援材料非常出色。 我希望我的學生能從這些 全面性的學習材料中獲益良多。“

德國波鴻魯爾大學教授 Michael Huebner

" 在新加坡南洋科技大學，我們使用 MIPSfpga 作為研究生課程的一部分。 我們選擇 MIPS，因為我們希望處理器使用VHDL / Verilog，代碼模組化，易於理解，文件檔案齊全，學生的反應非常積極。 這對學生來說是一個值得注意的結果，而不僅僅是滿足課堂要求。“

新加坡南洋科技大學副教授 Nachiket Kapre

"MIPSfpga幫助學生提高他們的工程能力，而不僅僅是教他們CPU的理論。"

北京郵電大學教授 戴志濤

"浙江大學是第一個在中國教室使用 MIPS架構的大學。 我們非常期待將 MIPSfpga 2.0與我們的學生一起使用，特別是在操作系統和計算機硬體系統整合中，使他們能夠真正修改和試驗計算機體系結構。"


浙江大學教授 石青松

" 我從一開始就參與了 MIPSfpga 和 Imagination Technologies 的大學計畫。 就個人而言，我喜歡教學材料的品質與計畫的開源性質。 我也喜歡 MIPSfpga 已整合至 Vivado IP流程中。"


美國波特蘭州立大學主任 Roy Kravitz

MIPSfpga教材內容的構成

MIPSfpga Fundamentals

提供投影片與實驗室講義，內容涵括如何使用Nexys A7、從如何建立，到如何使用 C 語言和組合語言進行程式設計。共有 9 個基礎實驗練習，當練習完成後可繼續添加週邊設備到MIPSfpga核心中，以實現更大層面的交互作用。講義的最後一個範例將示範如何移植 MIPSfpga 到其他的 FPGA 板上，比如 Basys 3。 MIPSfpga SoC 為MIPSfpga的進階教材，提供如何使用 Nexys A7 在 MIPSfpga 上運行 Buildroot Linux。Xilinx AXI 的IP模組能輕鬆結合至MIPS 核心，創造出一個系統晶片(SoC) 的樣本。除此之外，此檔案也提供 MIPSfpga 於Linux系統裡運作時UART、乙太網路、GPIO等介面的驅動程式，並包括大量的參考內容。

Getting Started Package

包括了一個以 MIPSfpga 核心簡介而開始的“Getting Started Guide”，資料夾裡已包含了 MIPSfpga 核心，並提供安裝一個可用之模擬核心，或如何將MIPSfpga放到 FPGA 內之綜合概述。 除此之外，Getting Started Package亦包含提供給處理器的相關程式、軟體安裝、MIPSfpga核心細節參考、指令集結構(ISA)、系統指南，以及使用者定義的指令(UDI) 等資訊。

MIPSfpga SoC

為MIPSfpga的進階教材，提供如何使用 Nexys A7 在 MIPSfpga 上運行 Buildroot Linux。Xilinx AXI 的IP模組能輕鬆結合至MIPS 核心，創造出一個系統晶片(SoC) 的樣本。除此之外，此檔案也提供 MIPSfpga 於Linux系統裡運作時UART、乙太網路、GPIO等介面的驅動程式，並包括大量的參考內容。本教材可提供給研究生、博士生課程使用，並為作為系統晶片課程的基礎。

邀請知名教授 進行完整影片解析

推薦參考書：數位設計與計算機架構

Digital Design and Computer Architecture, Second Edition, takes a unique and modern approach to digital design, introducing the reader to the fundamentals of digital logic and then showing step by step how to build a MIPS microprocessor in both Verilog and VHDL. This new edition combines an engaging and humorous writing style with an updated and hands-on approach to digital design. It presents new content on I/O systems in the context of general purpose processors found in a PC as well as microcontrollers found almost everywhere.

The fifth edition of Computer Organization and Design-winner of a 2014 Textbook Excellence Award (Texty) from The Text and Academic Authors Association-moves forward into the post-PC era with new examples, exercises, and material highlighting the emergence of mobile computing and the cloud. This generational change is emphasized and explored with updated content featuring tablet computers, cloud infrastructure, and the ARM (mobile computing devices) and x86 (cloud computing) architectures.

電腦組織和設計 / Computer Organization and Design MIPS Edition: The Hardware/Software Interface / 作者 David A. Patterson / John L. Hennessy
Digital Design and Computer Architecture, Second Edition, takes a unique and modern approach to digital design, introducing the reader to the fundamentals of digital logic and then showing step by step how to build a MIPS microprocessor in both Verilog and VHDL. This new edition combines an engaging and humorous writing style with an updated and hands-on approach to digital design. It presents new content on I/O systems in the context of general purpose processors found in a PC as well as microcontrollers found almost everywhere.
數位設計與計算機結構 / Digital Design and Computer Architecture / 作者 David Harris Sarah Harris

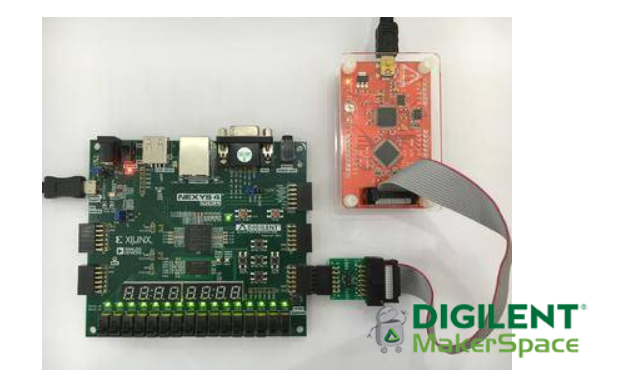

使用 DIGILENT Nexys A7 運行 MIPSfpga

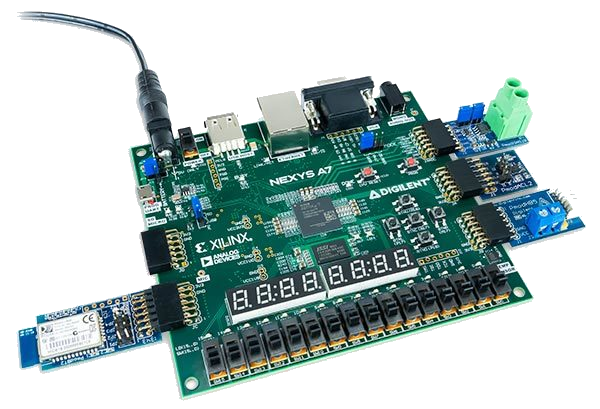

DIGILENT 為 MIPS 的教育合作夥伴，其 FPGA 硬體平台 Nexys A7：Artix-7 FPGA進階級智慧開發板 亦是 MIPSfpga 2.0 計畫指定使用的硬體平台。使用者只需要使用 Xilinx Vivado 軟體把 MIPSfpga 系統下載到 Nexys A7上，便可依照說明步驟運行 MIPSfpga系統。(除了Nexys A7之外，亦可使用 Digilent Basys3 或 Zed board 作為其他輸出的電路板)

MIPfpga 2.0
軟體執行需求

  • Codescape MIPS 軟體發展工具(SDK)套裝程式 (含在安裝啟用組件內)
  • Xilinx Vivado 網頁元件版本 (免費軟體)
  • Open OCD (已包括在Getting Started Package 裡面)
  • Mentor Graphics ModelSim (學生版或者完整版) 或 Xilinx Xsim

MIPfpga 2.0
計畫宣傳文件
教學資料下載
