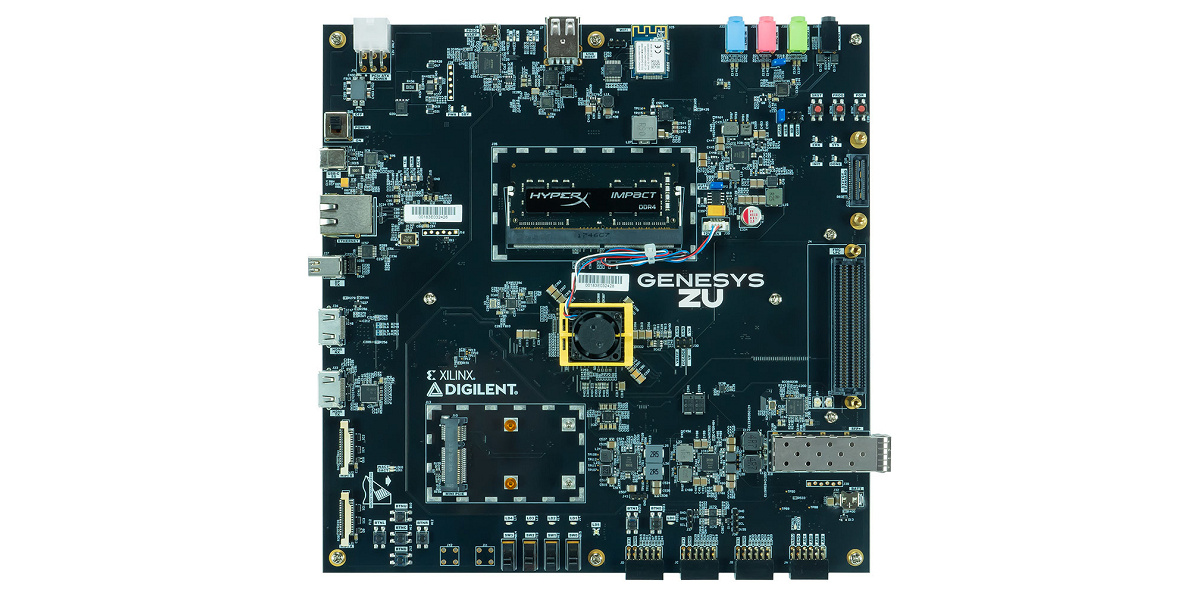

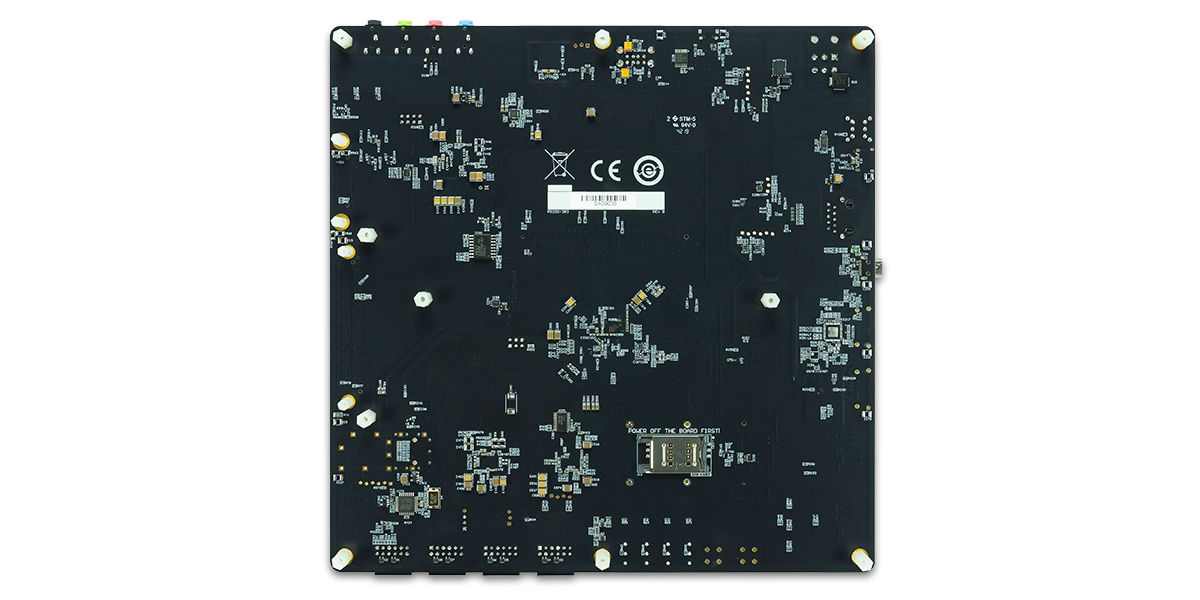

Genesys ZU:Zynq Ultrascale+ MPSoC開發板 │ SYZYGY 介面 │ 5G無線基礎架構 雲計算 AI 航太應用 先進車輛駕駛輔助 監控 嵌入式視覺應用

產品簡介

Digilent Genesys ZU 是獨立的 Zynq UltraScale+ EG/ EV MPSoC 開發板,甫於2020年上市便受到許多使用者的注意。 核心是 Xilinx Zynq UltraScale+ MPSoC ARM-FPGA 混合,結合了強大的多媒體和網路介面功能,雙規格再加上可升級的儲存、網路、多媒體介面及各種各樣的擴充連接器,使其成為通用的計算平台,並可作為高級 REVISION 系統。 除了多媒體影像傳輸必備的介面外,Genesys ZU 更提供了全新規格的 Zmod ─ 符合 SYZYGY 標準的高速擴充模組介面,可靈活擴充並輕鬆連接附加模組,相當適合用於快速原型設計、5G 無線基礎架構、雲端運算、AI 及 航太國防等應用開發上,也適合用於高解析度影像、多媒體、汽車 ADAS、監控與其他嵌入式視覺應用。



Zynq UltraScale + MPSoC架構

Zynq UltraScale + MPSoC 是 Xilinx 第二代 Zynq 平台,將強大的處理系統(PS)和用戶可編程邏輯(PL)組合到同一設備中。 Zynq UltraScale+ 處理系統核心做為 PS 與可編程邏輯(PL)之間的邏輯連接,同時使用 Vivado IP 將 IP 核心與處理系統整合在一起。 處理系統具有運行頻率高達 1.5GHz 的 Arm 旗艦款 Cortex -A53 64 位元四核心處理器、Cortex-R5 雙核心即時處理器及其他介面。PS 與 PL 可與多個介面和其他信號耦合,以有效地將使用者建立的硬體加速器及其他功能整合至處理器可以存取的 PL 邏輯中。處理系統和可編程邏輯之間的介面由三個主要部分組成:擴充多路復用 I/O(EMIO)、可編程邏輯 I/O 與 AXI I/O 組。除此之外,處理系統還提供多達 78 個多路復用 I/O(MIO)介面。 78 個 MIO 訊號分為三個儲存區,每個儲存區包括 26 個設備 pin 腳。每個儲存體(500、501和502、501和502)都有自己的硬體介面電源pin腳。

圖:Zynq UltraScale+ EG





Xilinx 大學計畫合作夥伴

DIGILENTXilinx 大學計畫(Xilinx University Program, XUP)的積極合作夥伴。以 Xilinx FPGA 與 Zynq SoC 技術為基礎,開發多種 IC Design 教學使用的板卡週邊硬體,支援 Vivado 進行數位設計,並以相對親民的售價,使研究者可用較低的成本取得進行教學研究。

台灣購買 l 和澄科技為 DIGILENT 美國原廠於台灣之授權代理商,銷售所有 DIGILENT 產品,並提供線上購買與技術支援服務。
支援Vivado l  DIGILENT 的 FPGA 板支援 Vivado®Design Suite 的 HL WebPack 版本 (下載) ,非HL Design 版本WebPack 版本為免費服務,不需授權文件,並可安裝於多台電腦上。將FPGA邏輯設計和嵌入式 ARM 軟體開發融合到一個易於使用的直觀設計流程中,可以設計各種複雜的系統。對於不希望在設計中使用處理器的用戶,也可以將 MPSoC 視為獨立的FPGA 。 Genesys ZU 的兩個規格都適用於此功能,包括邏輯分析和高級綜合(HLS)功能。





硬體介面說明

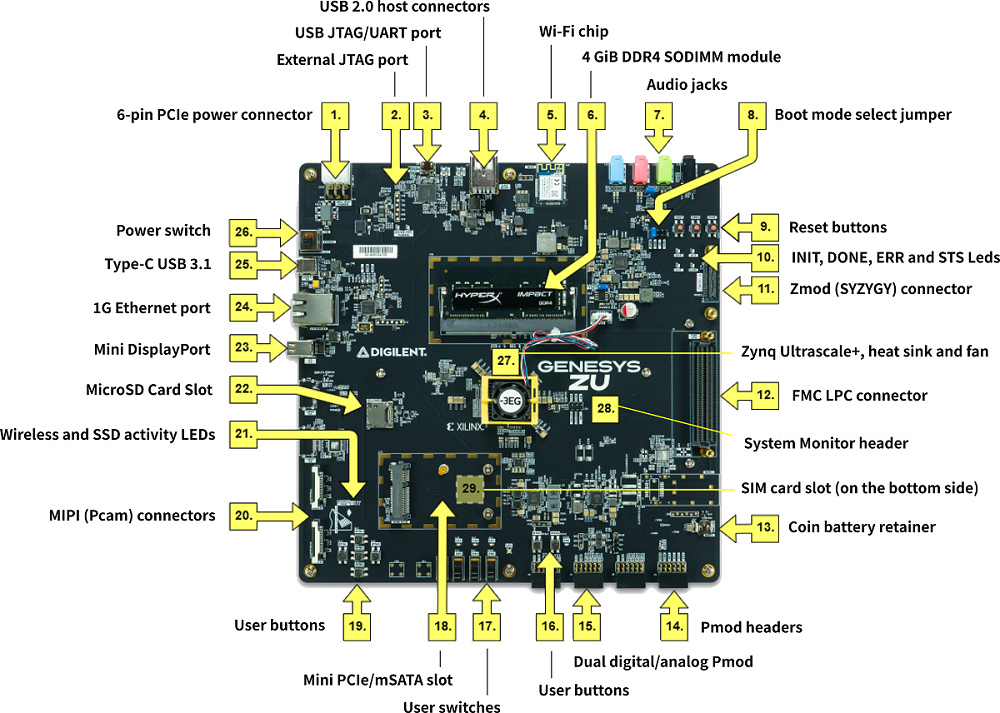

Genesys ZU各項硬體介面配置如下圖所示:

 Genesys ZU





型號與規格

Genesys ZU 有 2 種規格:3EG 與 5EV。 型號與規格如下:



Feature groupSub-featureGenesys ZU -3EGGenesys ZU -5EV
Processor APU Quad A53
RPU Dual R5
Main Memory DDR4, 4GB, 1866 MT/s, upgradeable DDR4, 4GB, 2133 MT/s, upgradeable
GPU
Video Codec
Programmable logic # of logic cells 154K 256K
Peripheral connectivity USB Type-C 3.1 Gen1 Dual-Role Device
MiniPCIe / mSATA dual slot Half-/Full-size
USB 2.0 Host 2 x Type-A
Network connectivity On-board Wi-Fi 2.4GHz
Ethernet 1G w/ IEEE 1588
WLAN / WWAN / LoRa option - MiniPCIe
SFP+ 10G Ethernet
Storage SD 104 MB/s
SSD option - mSATA
Flash ISSI 256 Mib SNOR
Multimedia DisplayPort 1.2a Dual-Lane
Pcam 2 x Dual-Lane
HDMI Source
HDMI Sink
Audio Codec
Expansion Low speed - Pmod 4 x
Mid-speed - SYZYGY
Mid-speed - FMC
High-speed - FMC Gigabit
User I/O LED, Buttons, Switches





電源規格

Genesys ZU 配電設計如下:



說明 l The VCC0V9_MGTAVCC* and VCC0V9_VCU* rails are not used on the Genesys ZU-3EG variant. When the board is turned on, the 12V input voltage provided by the bundled PCIe ATX supply is filtered and fed to the series MOSFETs of the protection circuit. The LM5060 IC monitors the input voltage and the current drawn by the entire board. If an input overvoltage/undervoltage or an overcurrent condition is detected, the LM5060 isolates the VCC12V0 net from the external supply by turning off the series MOSFETs. During normal operation the MOSFETs provide a low impedance path and the VCC12V0 net is correctly biased with 12V. This voltage serves both as output rail for the FMC port and power input for downstream voltages.



規格特色

  • 1x FMC expansion connector
  • 1x FMC Gigabit expansion connector*
  • 4x Pmod ports
  • 1x SYZYGY port
  • 1.2a Dual-Lane DisplayPort
  • 2x Pcam Dual-Lane
  • Audio Codec
  • HDMI Sink and HDMI Source*
  • 2.4 GHz on-board WiFi
  • 1G w/IEEE 1588 Ethernet
  • WLAN/WWAN/LoRa: option - MiniPCIe
  • SFP+ 10G Ethernet*
  • USB Type-C 3.1 Gen1 Dual-Role Device
  • MiniPCIe / mSATA: dual slot, Half-/Full-size
  • USB 2.0 Host: 2 x Type-A
  • DDR4, 4GB, 1866 MT/s (2133 MT/sB), upgrade-able
  • ISSI 256 Mib SNOR Flash
  • 104 MB/s SD
  • SSD option: mSATA
