Analog Discovery 3（簡稱 AD3）為 Digilent 於 2023 年 6 月 14 日推出的新一代便攜式量測儀器。相較於上一代 Analog Discovery 2（AD2），AD3 的取樣率由 100 MS/s 提升 25%，達 125 MS/s，同時連接介面升級為 USB Type-C，提供更穩定的連線與傳輸效能。

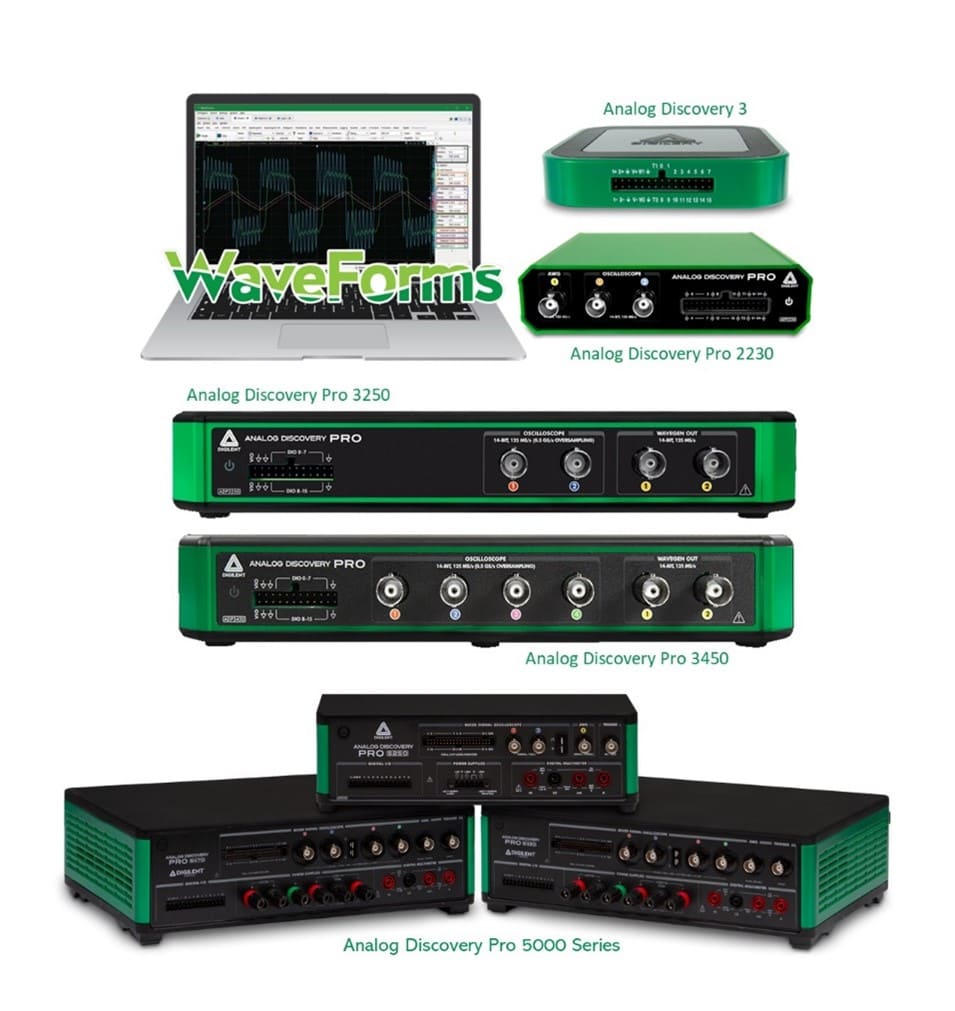

AD3 的軟體 WaveForms 也新增兩大強大功能：FIR 濾波器與 PID 控制器。

• 透過 FIR 濾波器可有效降低高頻雜訊，提升量測精度。

• PID 控制器則可根據系統回饋進行動態輸出控制，支援閉迴路控制應用。

便攜式多功能量測解決方案

與 AD2 相同，AD3 是一款高整合度、便於攜帶的 USB 多功能量測儀器，可進行量測、訊號讀取、波形產生、資料記錄與控制等多元應用。
其體積小巧、重量輕盈，輕鬆放入口袋或背包中，即可取代多台實驗室儀器。只要連接電腦，即可將電腦升級為功能強大的電子電路學習與測試平台。

內建功能包含：

• 125 MSPS 示波器

• 任意波形產生器（AWG）

• 可變電源

• 邏輯分析儀

• 頻譜分析儀、網路分析儀

• 數位訊號產生器、靜態數位 I/O

• 電壓表、資料記錄器

• 程式控制介面

適用對象包括：電子電路教學、學生實驗、研究人員、產品開發與工程應用。



擴充的波形處理能力

AD3 擁有更大的記憶體緩衝區，能傳輸更多資料，支援更長時間的高解析量測與更複雜的 AWG 波形輸出。

• 取樣率高達 125 MS/s

• 輸出電流提升至 800 mA

• 支援相位調變、加總調變等複合信號模式

• 可同時處理類比與數位混合訊號，強化量測應用彈性



產品規格與功能特色

示波器（Oscilloscope）

• 2 組差分輸入通道，14 位元解析度

• 最高取樣率：125 MS/s

• 輸入電壓範圍：±25 V

• 頻寬：30+ MHz

• 可搭配 BNC 轉接器

• 內建 FIR 濾波器與鎖相放大器

• 支援 FFT、頻譜圖、眼圖、XY 圖等分析視圖

任意波形產生器（Arbitrary Waveform Generator, AWG）

• 2 組輸出通道，14 位元解析度

• 最高取樣率：125 MS/s

• 輸出電壓範圍：±5 V

• 頻寬：12 MHz

• 可搭配 BNC 轉接器

• 支援標準波形、調變訊號、自訂波形與直接回放功能

邏輯分析儀與數位訊號產生器（Logic Analyzer & Pattern Generator）

• 16 組數位 I/O 通道

• 最高取樣率：125 MS/s

• 3.3 V 可配置輸入／輸出（輸入容許 5 V）

• 支援 SPI、I²C、UART、CAN、JTAG、ROM Logic、自訂通訊協定

可變電源（Programmable Power Supplies）

• 輸出範圍：+0.5 V ~ +5 V 與 -0.5 V ~ -5 V

• 每通道最大輸出電流 800 mA（搭配外部輔助電源）

其他內建工具（Additional Tools）

• 頻譜分析儀、網路分析儀、阻抗分析儀

• 協定分析器、虛擬 I/O（按鈕、開關、LED）

• 資料記錄器、電壓表

• 支援應用內腳本撰寫與自動化控制

外包裝設計與相容性

AD3 延續 AD2 的包裝設計，使用軟塑膠與紙板組合，內部配置專屬收納空間，有效防護儀器免受碰撞。新版外盒採用新色系設計，兼具外觀質感與安全性。

AD3 完全相容於 AD2 所使用的各式配件與轉接器，包括：

• 晶體管測試模組

• 阻抗分析模組

• 麵包板轉接器等





產品特色總覽

---

應用場域：

• 電子工程與電路實驗

• 教育訓練與教學實作

• 產品設計研發

• 系統除錯與量測

• 攜帶式外出量測工作
