產品簡介
Arty S7將Xilinx Spartan-7 FPGA (28nm, 800Mb/s DDR3) 置放在 Arty 中，使 Arty擁有Spartan的功能。Arty S7最大的產品特色在於其支援Vivado與Xilinx MicroBlaze，且擴充性強。除可使用雙排 Arduino 連接器連接數百種硬體外，亦可依據您的使用需求，外接數十種 Pmod 便攜式感測器，亦可使用 JTAG 與 Quad-SPI 快閃記憶體進行編輯，能輕鬆達到您的開發與應用需求。

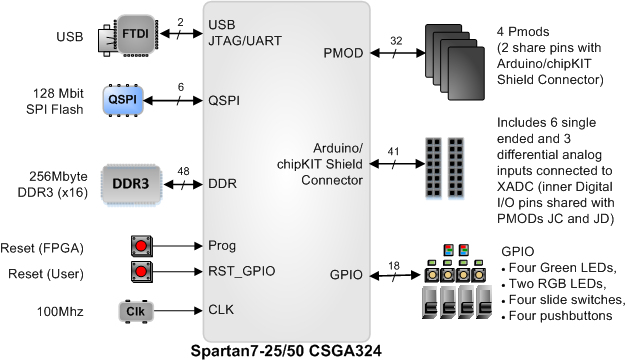

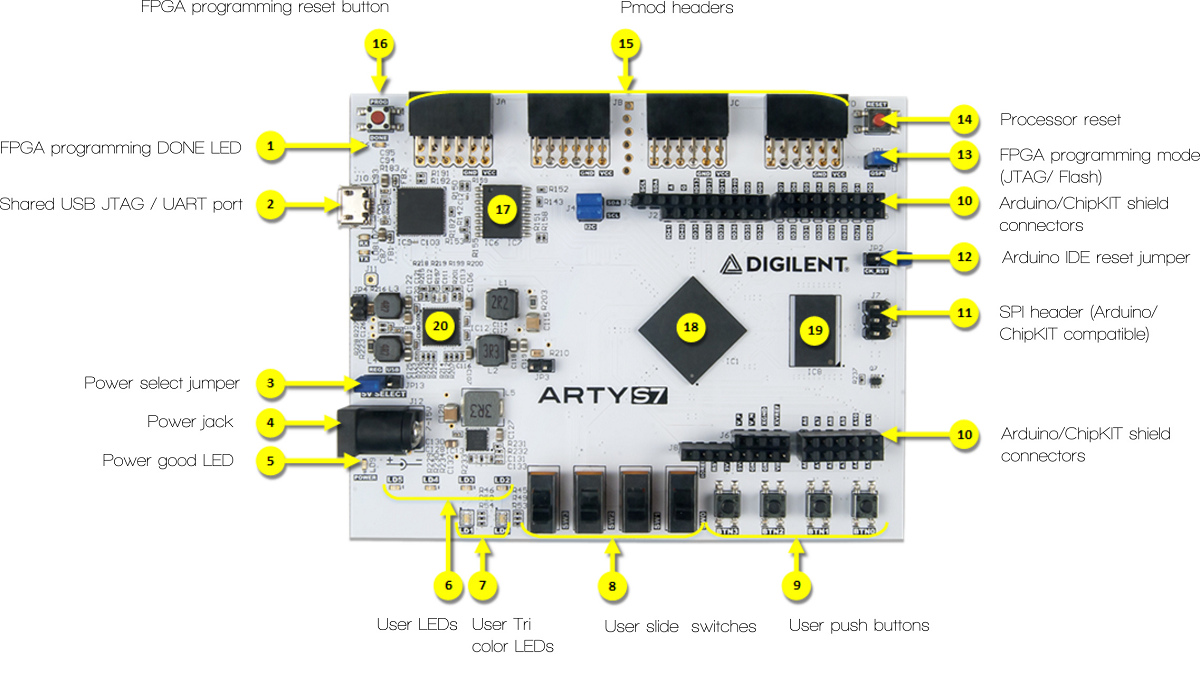

硬體介面配置/方塊圖
Arduino連接
Arty S7可以連接到標準的Arduino介面。其連接器有 45 個 pin 腳連接到 FPGA ，用於通用數位 I/O。 基於 FPGA 的靈活性，這些 pin 可設計用於數位讀/寫、SPI 連接、UART 連接、I2C 連接與PWM。其中 6 個 pin 腳 (AN0-AN5)可用於輸入範圍為0V-3.3V的單端模擬輸入，另外 4 個（AN6-9）可用作帶輸入的差分模擬輸入對範圍為 0V-1.0V。 Arty S7 的屏蔽連接器在接頭 J1、J2、J3、J5、J6 與 J8 上實現。
注意 l Arty S7 與輸出 5V 數位或模擬訊號的屏蔽不相容。 Arty S7 屏蔽連接器上的驅動 pin 腳若高於 5V，可能會損壞FPGA。
型號
Arty S7有兩種FPGA型號，Arty S7-25T 採用 Xilinx XC7S25-CSGA324，而 Arty S7-50T 則採用更大的 Xilinx XC7S50-CSGA324：
| Arty S7-25T | Arty S7-50T | |
| FPGA part | XC7S25-CSGA324 | XC7S50-CSGA324 |
| 1 MSPS On-chip ADC | Yes | Yes |
| Logic Cells | 23,360 | 52,160 |
| Slices | 3,650 | 8,150 |
| Flip-flops | 29,200 | 65,200 |
| Block RAM (Kbits) | 1,620 | 2,700 |
| Clock Management Tiles | 3 | 5 |
| DSP Slices | 80 | 120 |
規格
Key FPGA Specifications
- Part Number: XC7S50-1CSGA324C (XC7S25-1CSGA324*)
- Logic Slices: 8,150 (3,650*)
- 6-Input LUTs: 32,600 (14,600*)
- Flip-Flops: 65,200 (29,200*)
- Block RAM: 337.5 KB (202.5 KB*)
- DSP Slices: 120 (80*)
- Clock Resources
- 100 MHz & 12MHz external clocks
- 5 PLLs (3 PLLs*)
- 5 MMCMs (3 MMCMs*)
- Internal ADC: Dual-channel, 1 MSPS
(*S7-25 variant value in parentheses where different)
Connectivity and On-board I/O
- USB: USB-UART /USB-JTAG Programmer
- Pmod Connectors: 4
- Other Connectors: Arduino/chipKIT shield connector
- Switches: 4 slide switches
- Buttons: 4 Push buttons
- LEDs: 4 LEDs, 2 RGB LEDs
Electrical
- Power: USB 7-15v (2.5mm coaxial) supply
- Logic Level: 3.3v
Physical
- Width: 3.46 in (88 mm)
- Length: 4.3 in (109.2 mm)
