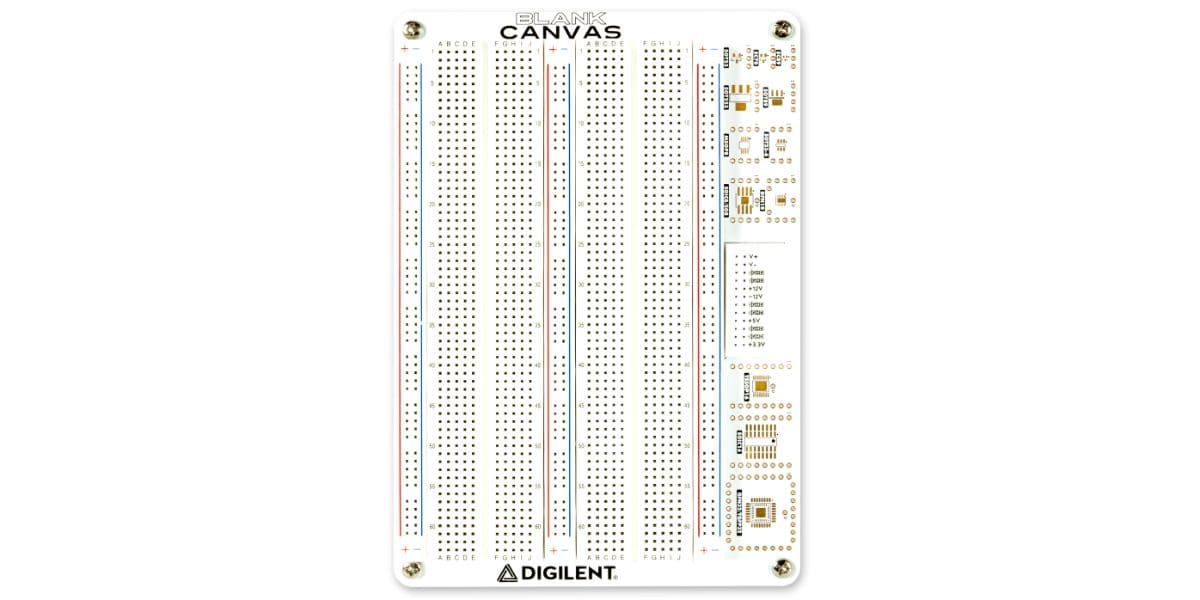

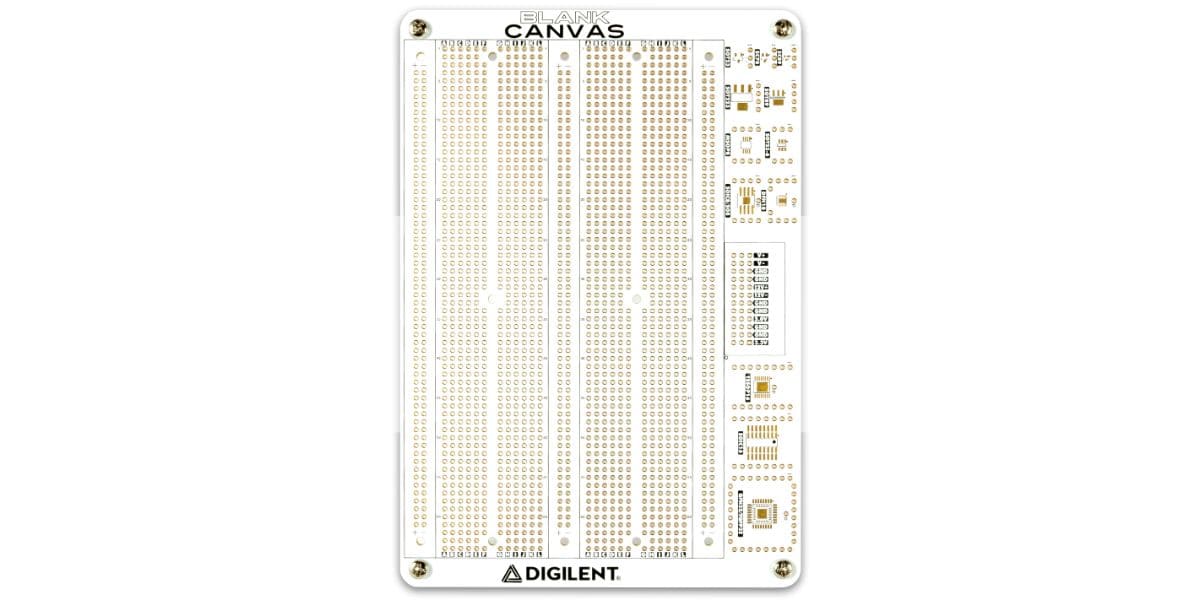

Blank Canvas

Protoboard 已成為一種通用且有用的接口,用於製作具有通孔組件的電路原型,這些組件需要比麵包板更持久的連接。Blank Canvas 提供了一個類似於原型板的接口,用於使用 Analog Discovery 構建和測試各種電路,方便地將電源和一些常見的 IC 封裝集成到同一個 Canvas 中。它還通過可選的麵包板附加選項提供了對麵包板畫布的更具成本效益的替代或補充。多個空白畫布可用於輕鬆交換多個設計或項目,或為共享同一個 Analog Discovery Studio 的多個學生提供單獨的原型製作表面。

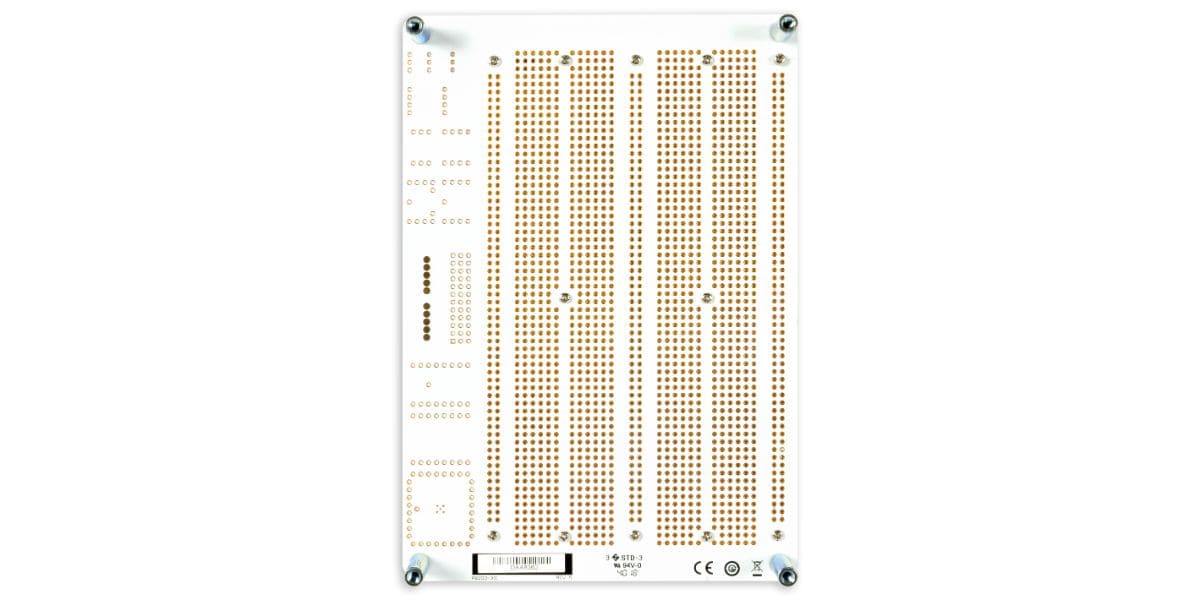

Blank Canvas 為 Analog Discovery Studio 的兩個 630 連接點麵包板的配置提供了一個原型製作表面,並連接到六個電源(3.3V、5V、± 12V、  ±可變)。為方便起見,大型原型表面已連接到兩個標準麵包板和 3 個電源軌的配置中。與電源的連接可用作可直接焊接的銅焊盤,或者可焊接隨附的電源麵包板以實現無焊連接。電路板頂部為常見的 IC 封裝類型提供了 11 個分線孔。包括用於電源連接的定制麵包板,並且可以選擇添加兩個無焊麵包板以提供無焊麵包板表面。

注意:兩個可選的無焊麵包板未連接,可以通過隨附的粘性背面固定。一旦它們被連接,幾乎不可能移除它們。包括電源麵包板(未連接),可以焊接。

011 yes 128   產品文件: 資源中心
20171115 04

  產品編號:410-391 (Blank Canvas)

471-032 (Add two solderless breadboards)

ShopeeDB 100.118 PNG   線上商店:購買連結 可線上刷卡/享運費補助!
