產品說明

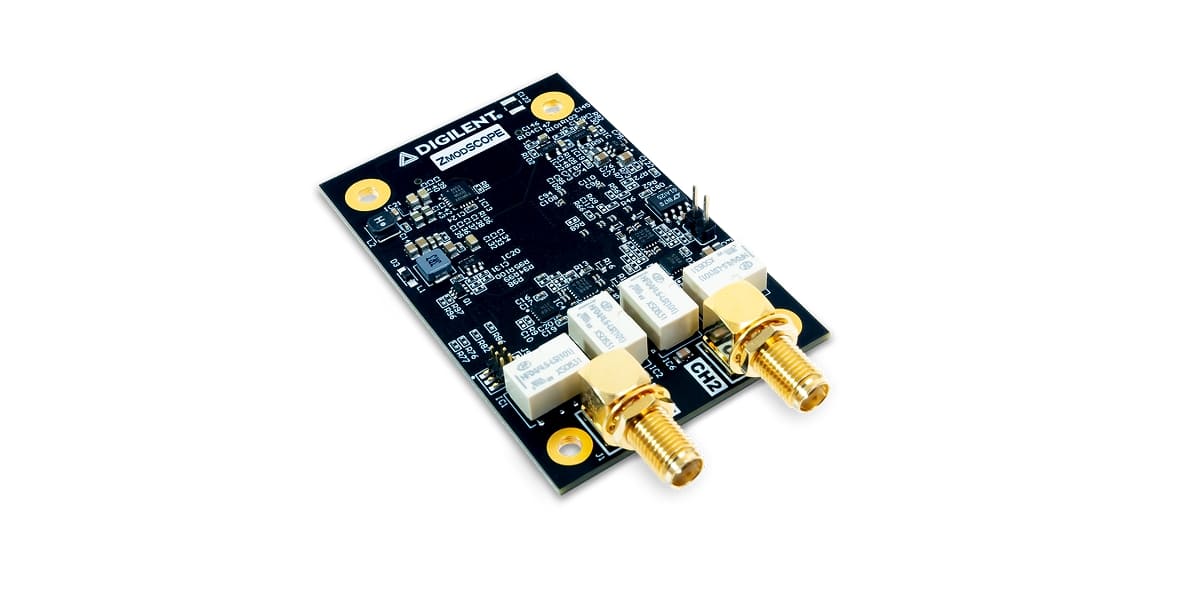

Zmod Scope 1410 是 DIGILENT 針對可相容於全新傳輸介面 SYZYGY 所設計的擴充模組之一。 在 SYZYGY 載波的啟動下， Zmod Scope 可以高達 1125 MS/s 的取樣率同時擷取 2 個具有 14 位元解析度的 ±25V 訊號。類比輸入可以使用 SMA 電纜連接到電路。 搭配有 SYZYGY 擴充功能的 FPGA 開發板後，便成為儀器應用、高速控制與 SDR 產品的強大原型平台。 可幫助使用者專注在方案的分析和系統級開發，減少設備組件耗費的時間。

規格特色

• 頻道數：2
• 通道類型：單端
• 解析度：14 位元
• 輸入範圍： ±1V（高增益）或 ±25V（低增益）
• 絕對解析度： 0.13mV（高增益）或 3.21mV（低增益）
• 採樣率（即時）：1410-40 為 40MS/s，1410-105 為 105MS/s，1410-125 為 125MS/s
• 輸入阻抗：1MΩ|| 18pF
• 模擬頻寬
  • 1410-40：20 MHz @ 3dB、8 MHz @ 0.5dB、4 MHz @ 0.1dB
    1410-105：70 MHz @ 3dB、30MHz @ 0.5dB、20 MHz @ 0.1 dB
    1410-125：70 MHz @ 3dB、30MHz @ 0.5dB、20 MHz @ 0.1 dB
• 輸入保護至：±50V

	產品文件：產品規格表 │ 原理圖 │ 資源中心
	產品編號：   Zmod Scope 1410-40：410-396-5   Zmod Scope 1410-105：410-396   Zmod Scope 1410-125：410-396-6
