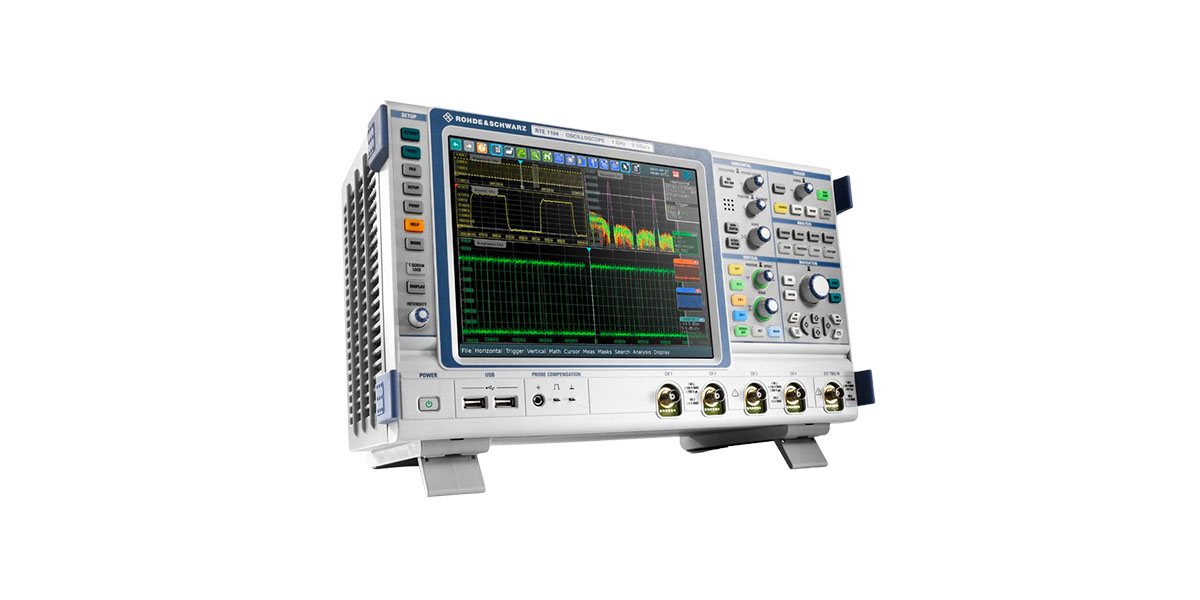

R&S RTE 1000 示波器

R&S RTE1000 性能卓越,提供更可靠的量測、更多工具、更快速的結果,且更易於使用。 RTE 提供各種解決方案,可快速面對嵌入式設計開發、功率電子分析和一般除錯等日常測試與量測任務。RTE1000 提供超長訊號序列(200 MSample 儲存深度),支援高解析度 (5 Gsample/s 取樣率),能快速檢測訊號故障每秒超過 1,000,000 waveform,且在高解析度模式下垂直解析度高達16位元。

R&S RTE1000 配備高解析度 10.4" 觸控螢幕,可拖曳訊號及量測結果。藉助功能強大的工具欄,只需單擊兩次即可獲取結果。並提供多種功能例如快速量測、指尖放大及取消/恢復。其在多通道頻譜分析的部分表現也相當優異,可以並列分析至多4個訊號,時域、頻域訊號的相關性分析。其頻譜圖可顯示一段時間內的功率與頻率變化,出色的射頻性能在高動態範圍與低固有雜訊。



應用領域

  • 設計和嵌入式系統除錯
  • 訊號驗證
  • 日常開發中的EMI除錯
  • 電源完整性分析



R and S Essentials Catalog2022 International cat en 3609 4361 42 v1100 頁面 023 影像 0003

使用者可以拖曳波形與結果窗口。 R&S SmartGrid 功能幫助使用者整理放置
螢幕上多個圖形或欄位。各圖形的尺寸可透過拖動視窗邊緣進一步優化



R and S Essentials Catalog2022 International cat en 3609 4361 42 v1100 頁面 023 影像 0005

R&S RTE示波器內建頻譜分析功能,最多可同時分析4個訊號。結果可以在時域和
頻域中相關聯。提供各種分析功能,例如時頻譜圖、遮罩測試和峰質列表



 R and S Essentials Catalog2022 International cat en 3609 4361 42 v1100 頁面 023 影像 0004

R&S RTE B1 選配使每台 R&S RTE轉變為具有16個數位通道的混和訊號示波器。本例顯示4位元
類比數位轉換器的斜波訊號,且類比和數位通道與控制類比數位轉換器的SPI匯流排相關聯



R and S Essentials Catalog2022 International cat en 3609 4361 42 v1100 頁面 023 影像 0001 1

HD模式將 R&S RTE 示波器的垂直解析度最高增加到16位元。這使得波形更加清晰,
並顯示在其他情況下會被雜訊遮蔽的訊號細節
